CSA-S

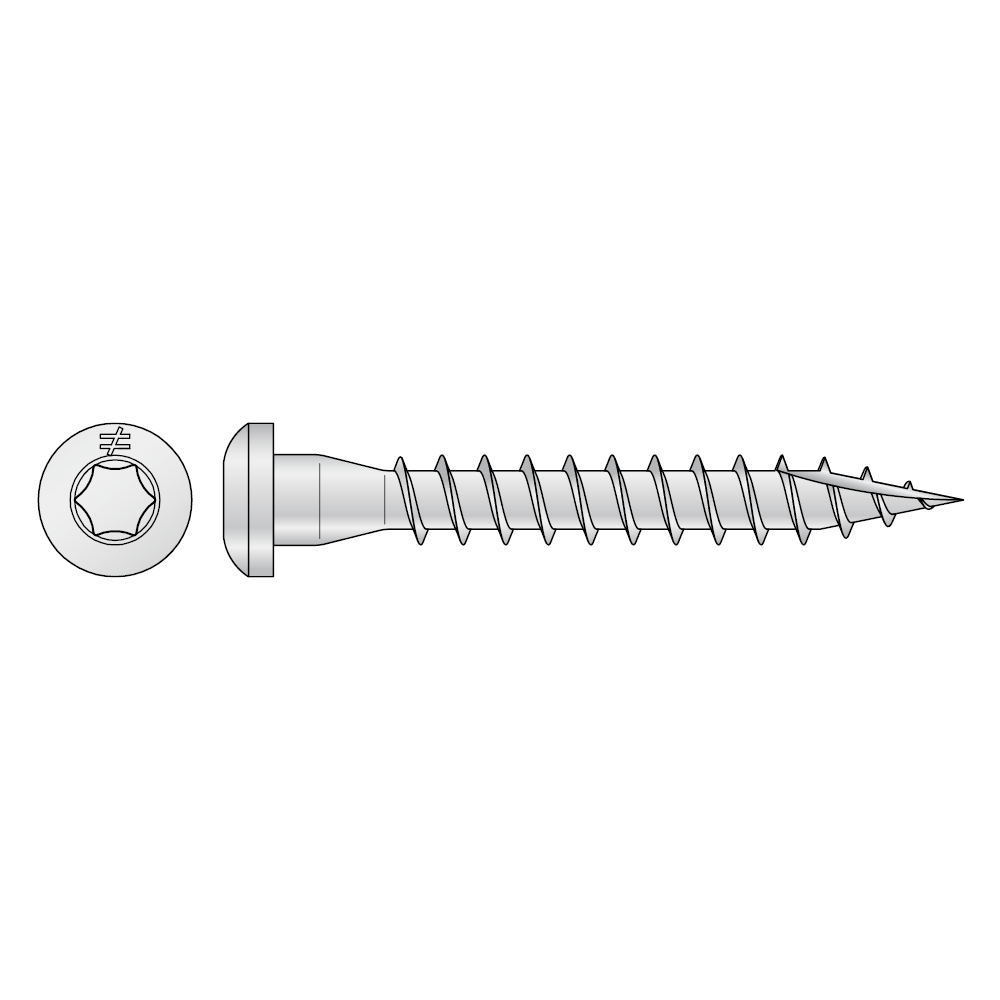

Ruostumaton naulauslevyruuvit

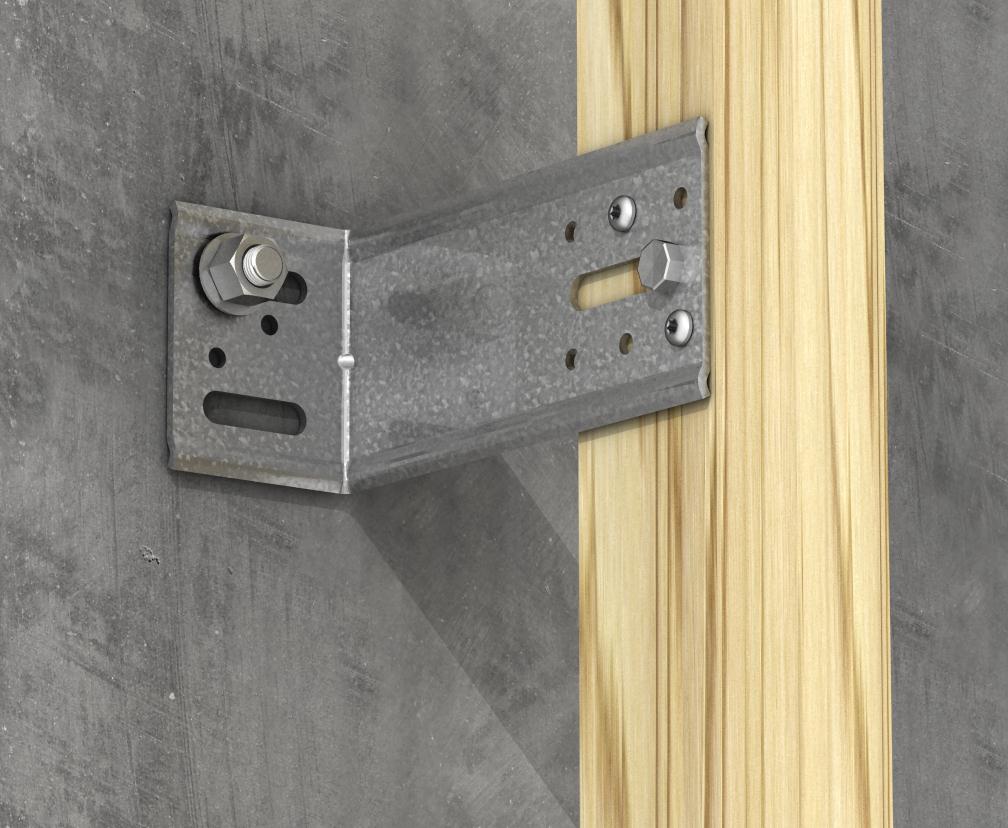

CSA-ruuvit on kehitetty erityisesti teräksisten kiinnikkeiden kiinnittämiseksi puuhun.
Pään alapuolinen sileä varsi sopii hyvin kiinnikkeen reikään. Siksi liitoksesta tulee jäykempi ja kestävyydestä
suurempi kuin tavallisia ruuveja käytettäessä. Fiber cut-kärki tekee ruuvaamisesta helpompaa ja nopeampaa.

Tekniset tiedot
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Ruostumaton teräs
Severe
Solid Wood

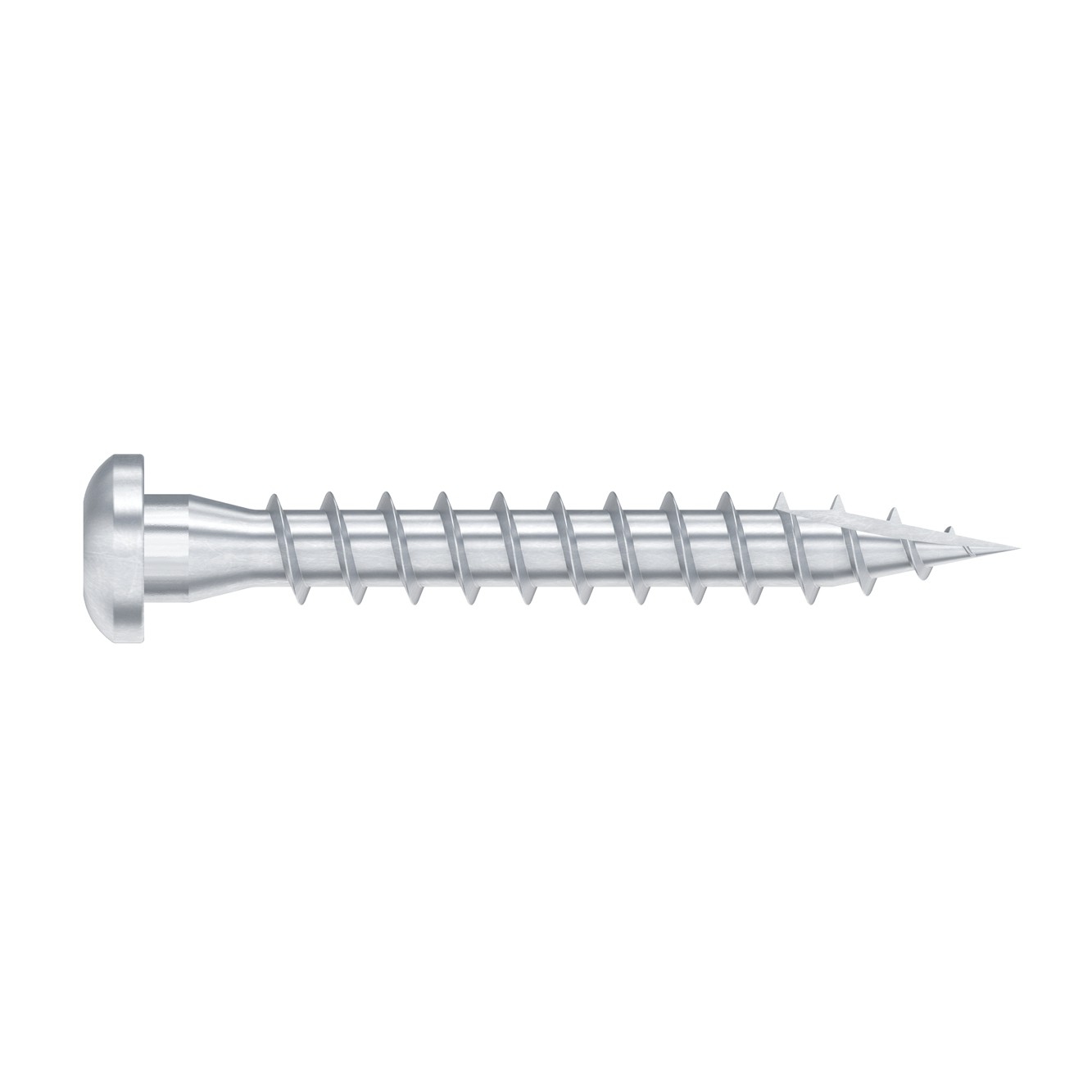

CSA-S Main Image.jpg

Tuotteen yksityiskohdat

Kuvat

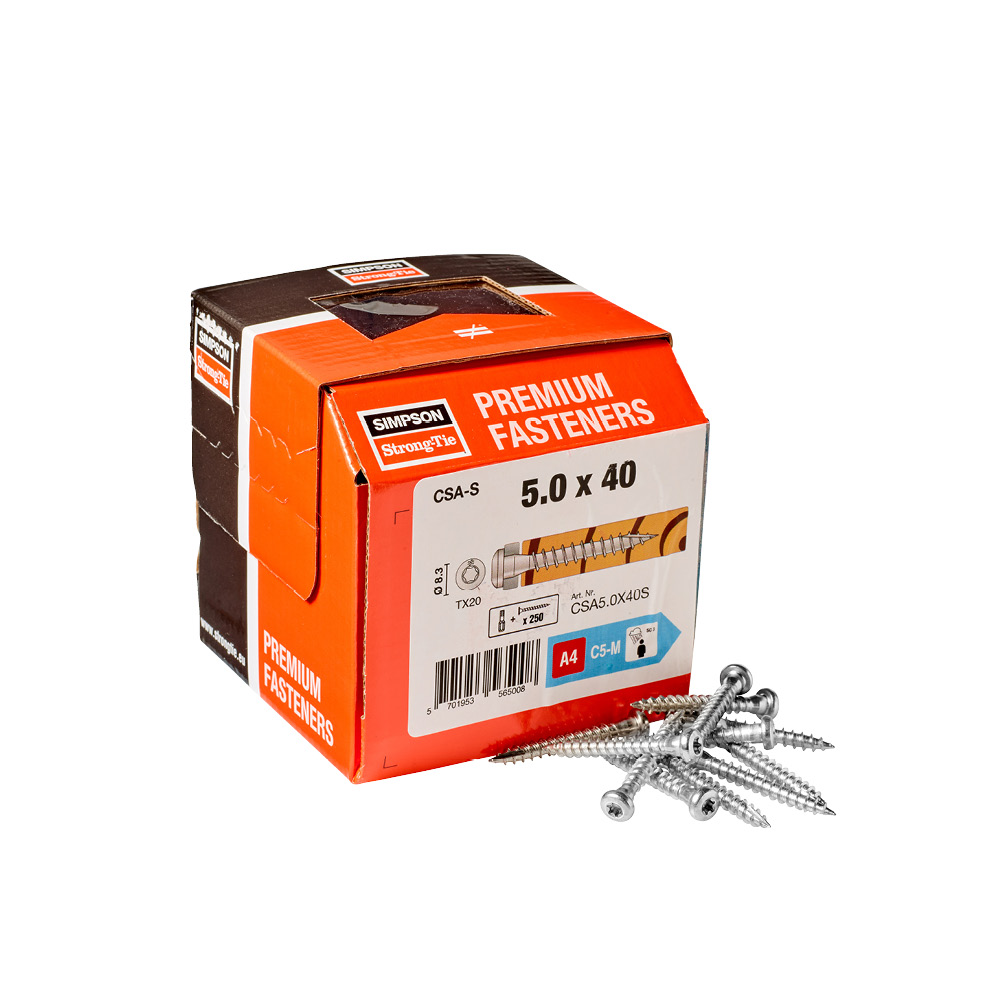

CSA-S Prod image.jpg

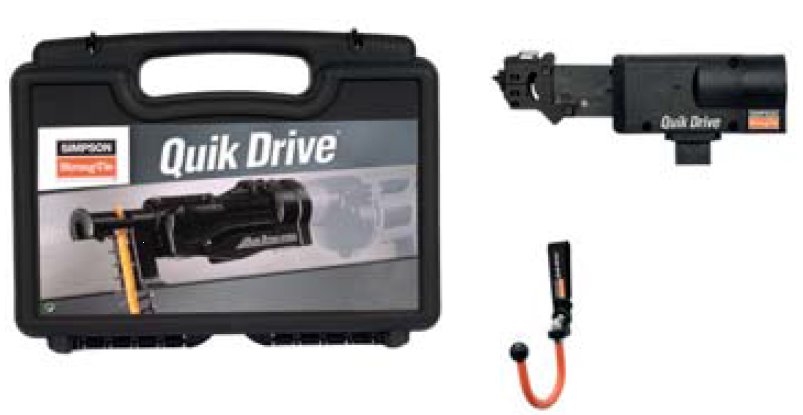

QDBPC50E

Ominaisuudet

Materiaali

  • Ruostumaton teräs 1.4404

Hyödyt

  • Ruostomaton
  • Erikoiskierre puuhun kiinnittämiseksi, porakärki nopeaan ruuvautumiseen
  • Ei puun halkeilua

Sovellus

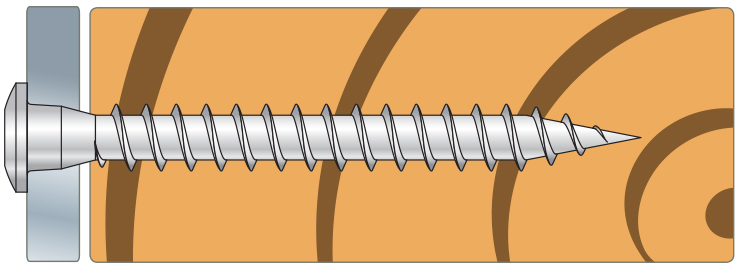

Liitos

  • Primääripalkki / sekundääripalkki: massiivipuu, komposiitti, liimapuu

Käyttötarkoitus

  • Käytetään, kun korroosiokestävyydelle asetetaan erityisvaatimuksia, esimerkiksi painekyllästettyä puuta asennettaessa

Tekniset tiedot

Mitat


Product Dimensions

Tuotenro Mitat [mm]
L lg d dh
CSA5.0X25S25194.858.3
CSA5.0X35S35294.858.3
CSA5.0X40S40344.858.3

Characteristic Capacities

Tuotenro Characteristic Capacities [kN]
Rax,k Rlat,k
CSA5.0X25S1.381.49
CSA5.0X35S2.111.99
CSA5.0X40S2.472.25

Characteristic Capacities - used in timber C24
Rax = axial withdrawal capacity
Rlat = lateral capacity

Sertifiointi

Suorituskykyvakuutus (DoP)

uk-dop-e04-0013-04.pdf (98.03 KB)
uk-dop-e04-0013-issue-3.pdf (98.1 KB)
61b36c01d23dfd50c55099238874d4bb932d415e-pdf.pdf (33.92 KB)
6ae71d66065c62d6d92c8333bd8bac013389c08a.pdf (31.47 KB)

Euroopan tekninen arviointi (ETA)

eta-04-0013-2019-12-11-cor1.pdf (532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf (528.39 KB)

Aiheeseen liittyvät tuotteet

Related Downloads

  • Structural Fasteners Technical Guide

    Structural Fasteners Technical Guide

    In this technical guide you will find general information, characteristic parameters as well as load capacities for C24 solid timber, GL24h glulam, CLT, steel to wood and boards to wood, for our Solid-Drive range of structural fasteners.

CAD- ja BIM-kirjasto

2D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S

3D

CSA5.0X25S

CSA5.0X35S

CSA5.0X40S
