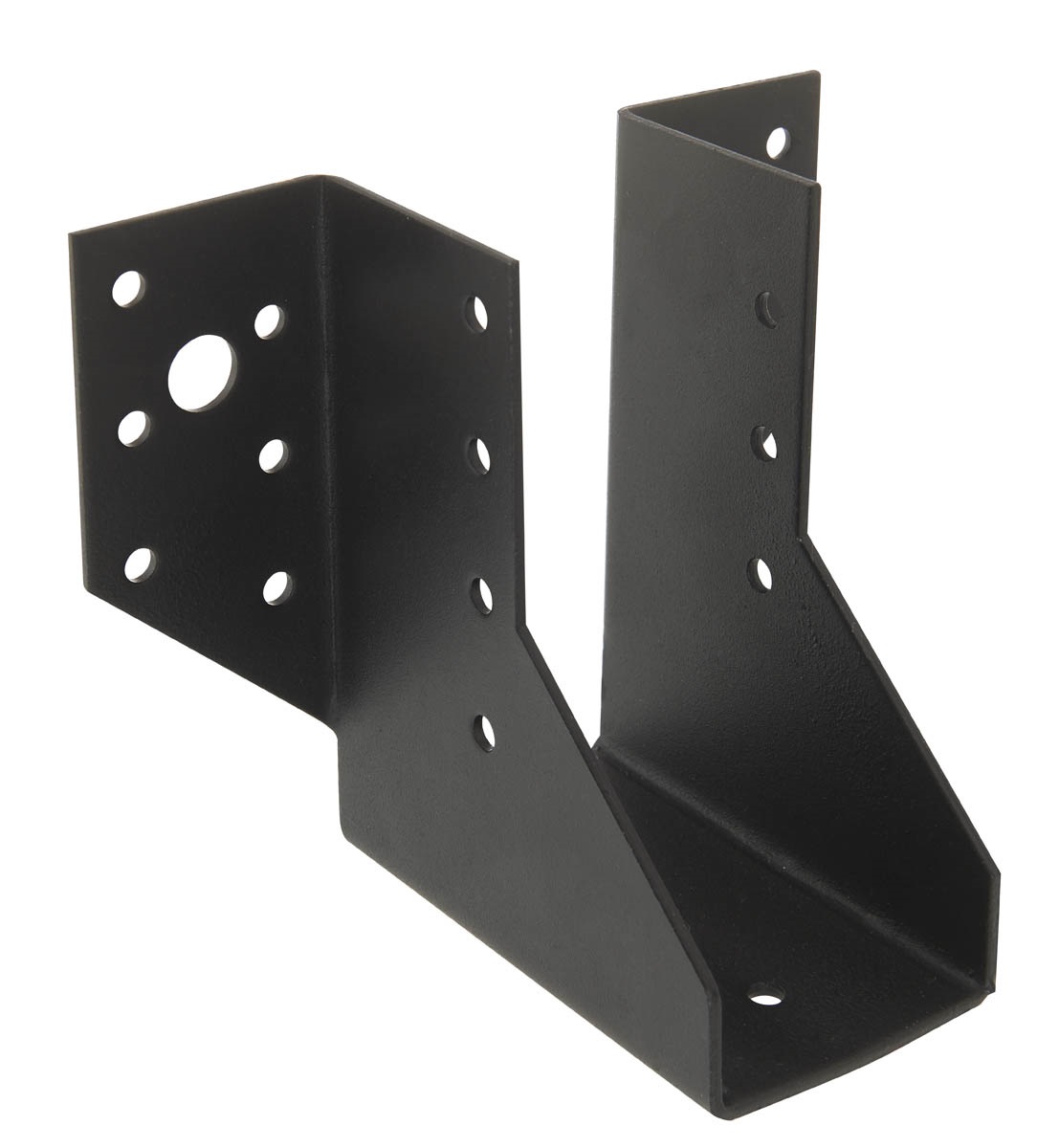

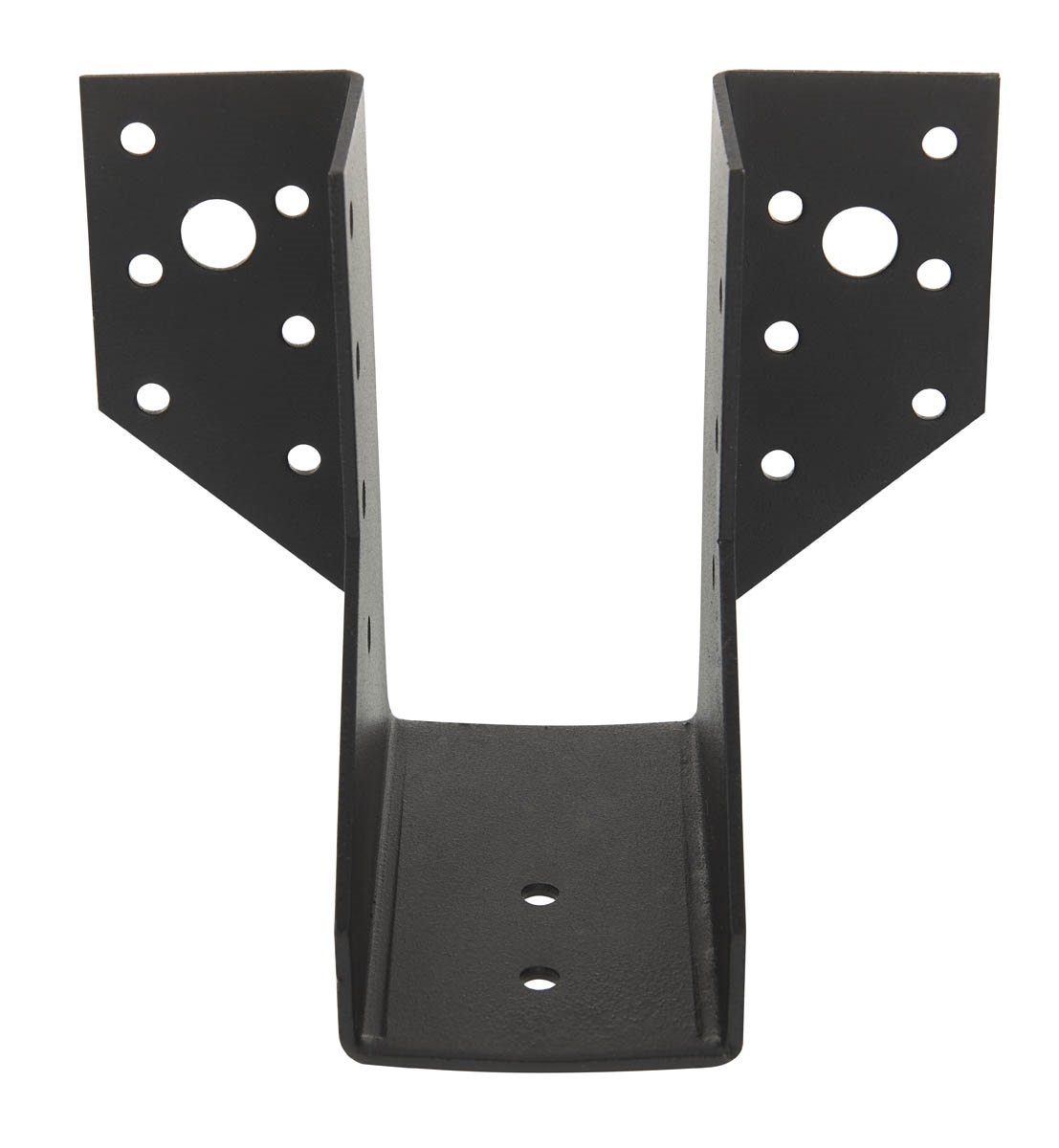

SAEPB
Design Series Joist Hanger with External Flanges
Joist hangers with external flange for a variety of different beam to beam applications.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Outdoor
RAL 9005
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Tuotenro | Mitat, sekundääripalkki [mm] | Mitat [mm] | Reiät, primääripalkki | Reiät, sekundääripalkki | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Leveys | Korkeus | A | B | C | D | F | t | Ø5 | Ø13 | Ø5 | |||
| Minimi | Maksimi | Minimi | Maksimi | ||||||||||
| SAE200/46/2PB | 44 | 46 | 92 | 116 | 46 | 77 | 84 | 41.5 | 86 | 2 | 8 | 2 | 5 |
| SAE250/46/2PB | 44 | 46 | 112 | 153 | 46 | 102 | 84 | 41.5 | 86 | 2 | 12 | 2 | 7 |

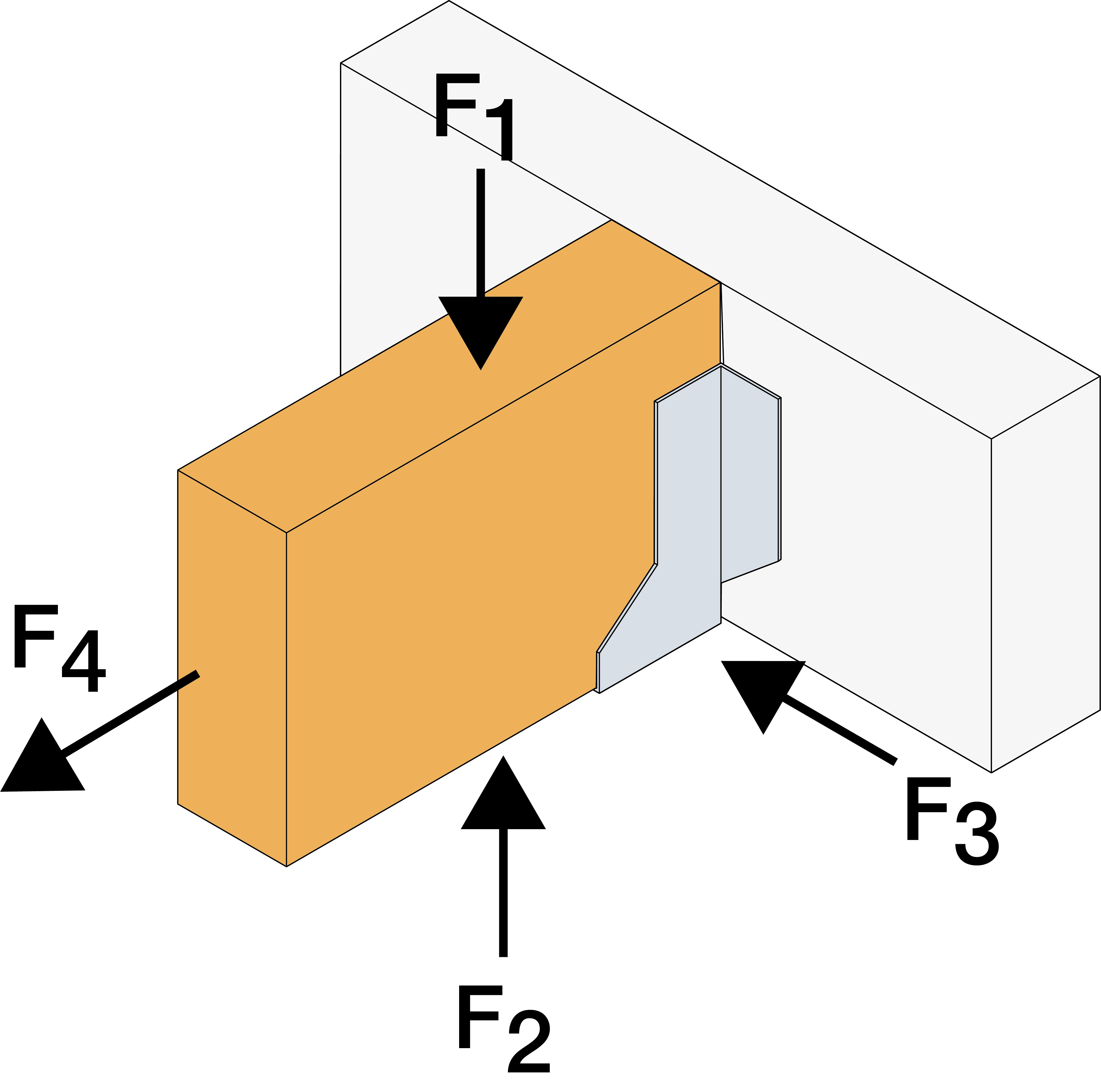

Kestävyyden ominaisarvot - Puu-betoni liitos
| Tuotenro | Liitoskiinnikkeet | Kestävyyden ominaisarvot [kN] | ||||||
|---|---|---|---|---|---|---|---|---|
| Primääripalkki | Sekundääripalkki | R1.k | R2.k | R3.k | R4.k | |||
| Määrä | Tyyppi | Määrä | Tyyppi | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | CSA5.0x35PB | |
| SAE200/46/2PB | 2 | Ø10* | 5 | CSA** | 12.8 | 9.2 | 2.8 | 5 |
| SAE250/46/2PB | 2 | Ø10* | 7 | CSA** | 16.5 | 12.8 | 3.8 | 5 |

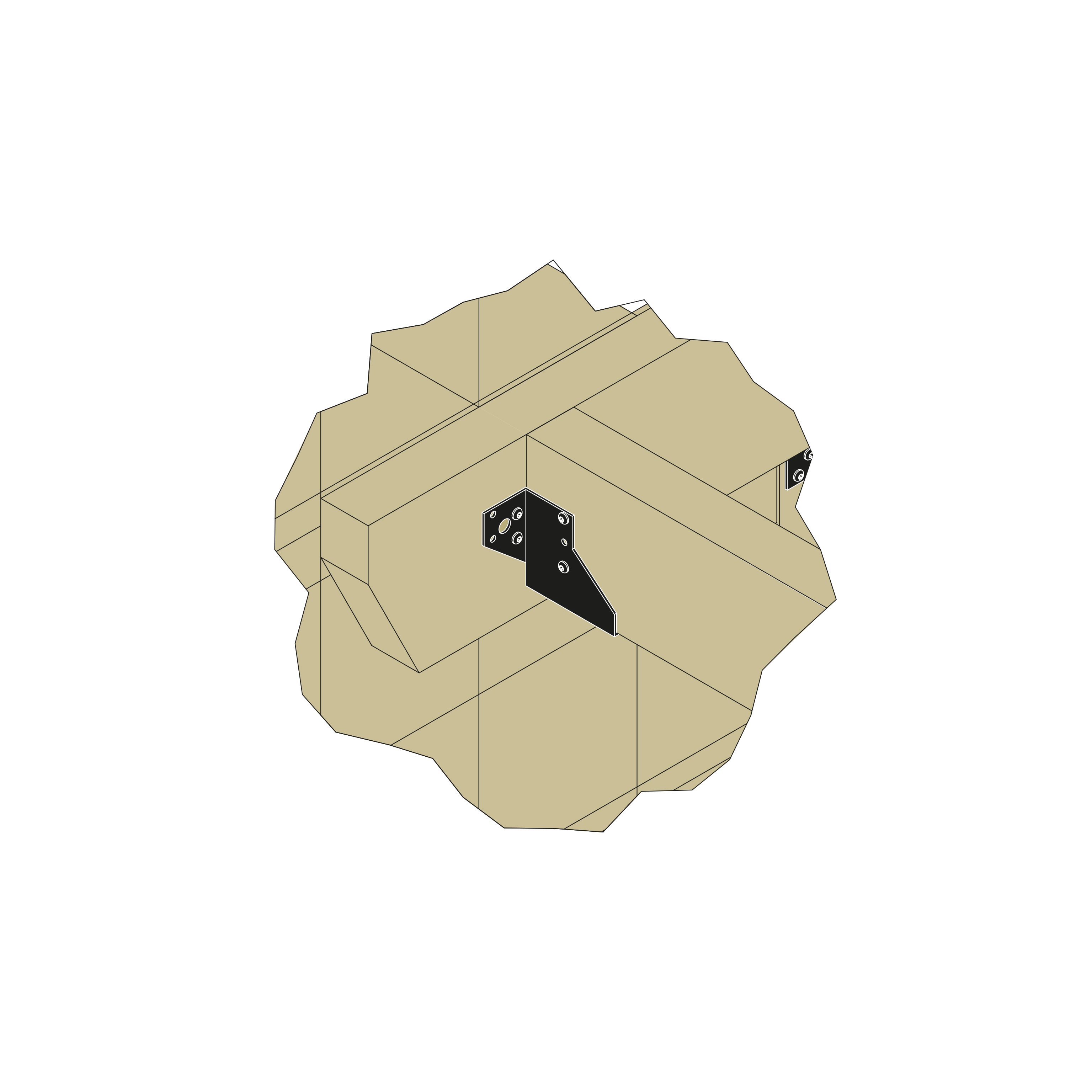

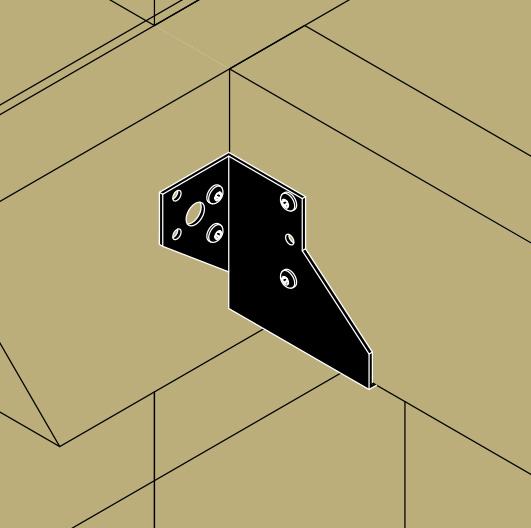

Asennus
Asennus
Täysi kiinnitys

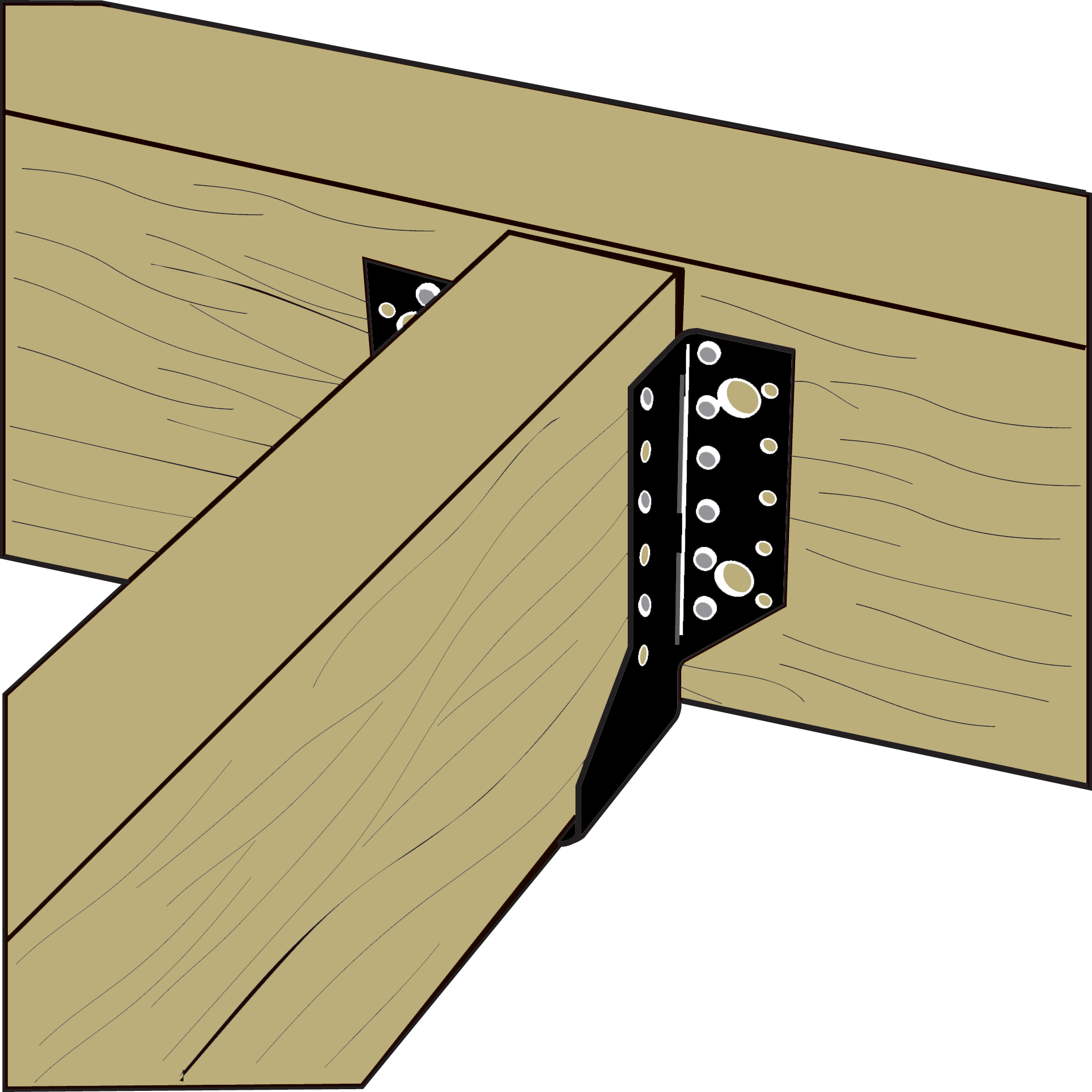

Osittainen kiinnitys
Asennus, betoni
