Design Series - musta rakennuskiinnikkeiden
Design Series Connectors

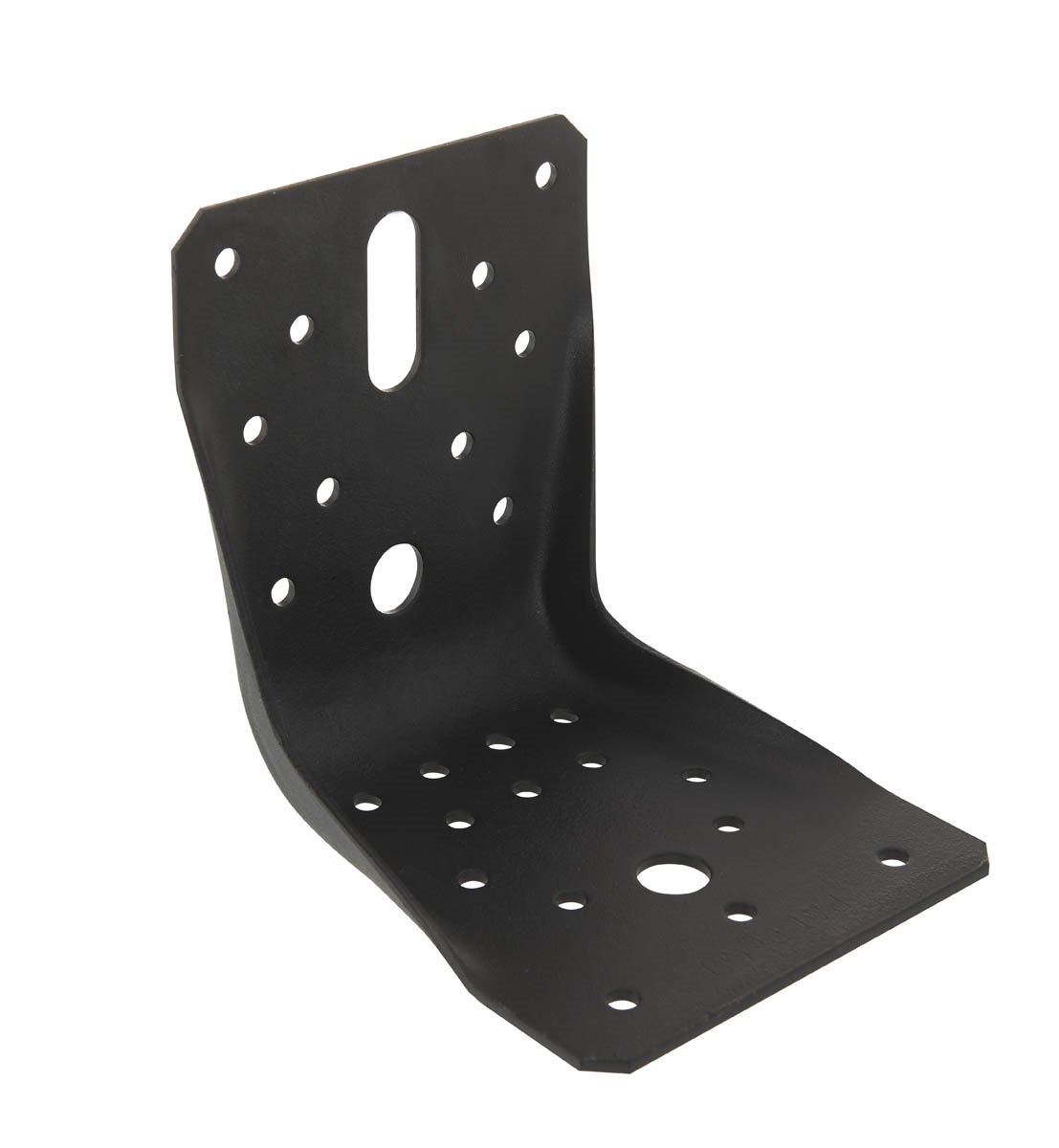

ABR100PB

Angle bracket painted black

The ABR100PB is reinforced bracket which responds to structural applications on a wooden support or concrete.

Tekniset tiedot
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Outdoor
RAL 9005

Tuotteen yksityiskohdat

Kuvat

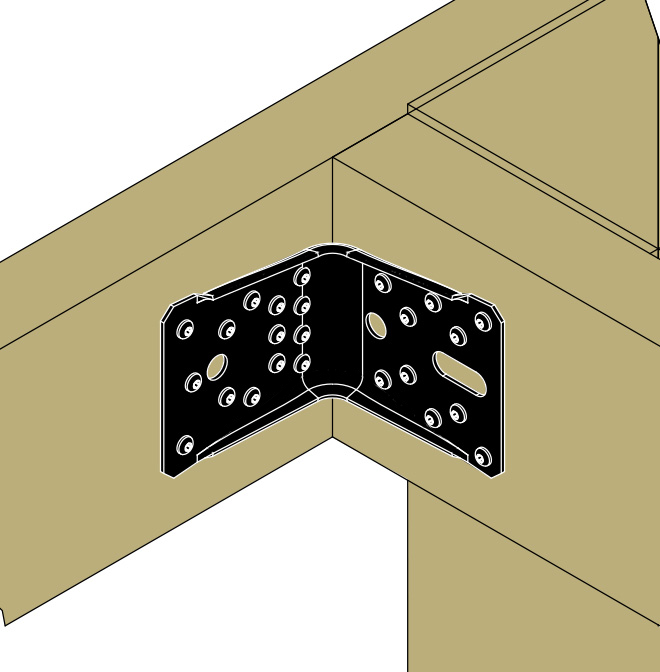

ABR100PB situation.png

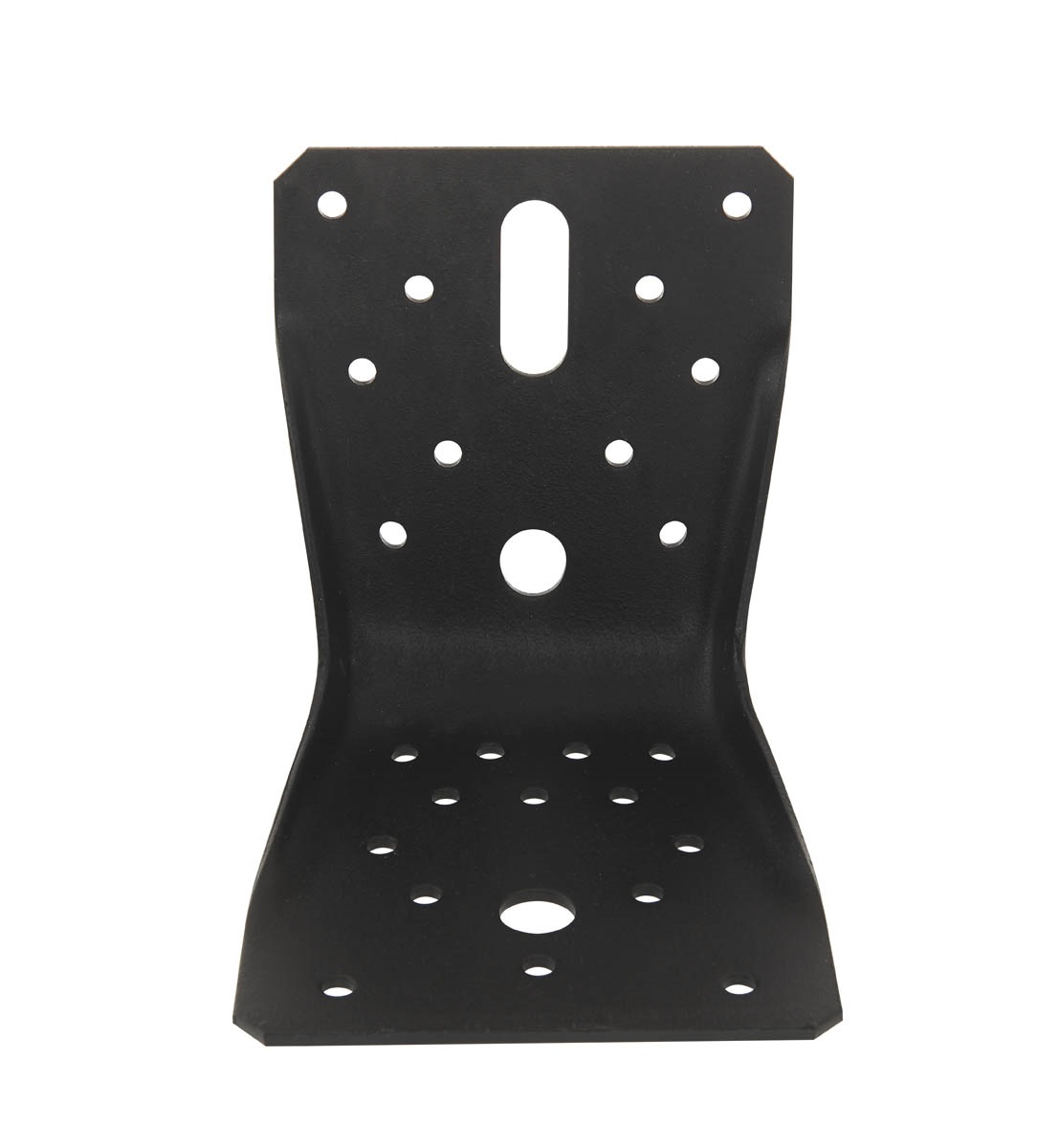

ABR100PB face.jpg

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta
  • Painted black RAL9005
  • Paksuus: 2 mm

Hyödyt

  • Black colour to be discreet,
  • High load capacities,
  • Many applications...

Sovellus

Liitos

  • Primääripalkki:
    Solid wood, concrete, steel
  • Sekundääripalkki:
    Solid wood, engineered wood

Käyttötarkoitus

  • ABR angle bracket are particularly suitable for connections of crossed beams, e. g. for connections rafters on purlins and purlins on timber beams.

Tekniset tiedot

Mitat


Mitat

Tuotenro Mitat [mm] Reiät, sivu B Reiät, sivu C
A B C Paksuus Naulat / ruuvit  Pultti Suorakaidereikä Naulat / ruuvit  Pultti
ABR100PB90100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

Palkki-pilariliitos - 2 kulmalevyä liitosta kohden

Tuotenro Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Sivu B Sivu C R1,k R2/3,k R4/5,k
Määrä Tyyppi Määrä Tyyppi CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB14CSA5,0x35PB11.712.84.2

Pilari-palkkiliitos - 2 kulmalevyä liitosta kohden

Tuotenro Liitoskiinnikkeet Kestävyyden ominaisarvot [kN]
Sivu B Sivu C R1,k R2/3,k R4/5,k
Määrä Tyyppi Määrä Tyyppi CSA5,0x35PB CSA5,0x35PB CSA5,0x35PB
ABR100PB10CSA5,0x35PB1WA M10-78/5min(20,6;21,6/kmod)8.710.4

Asennus

Asennus

Kiinnittäminen

  • CSA5.0x35PB screws are adapted as they are also painted black.

Sertifiointi

Euroopan tekninen arviointi (ETA)

eta-06-0106-2021-04-09.pdf (11.66 MB)
eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)
eta-06-0106.pdf (13.43 MB)
eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)
eta-060106-sst-ab-v8-2016.pdf (9.59 MB)
