PVD
Pilarikenkä

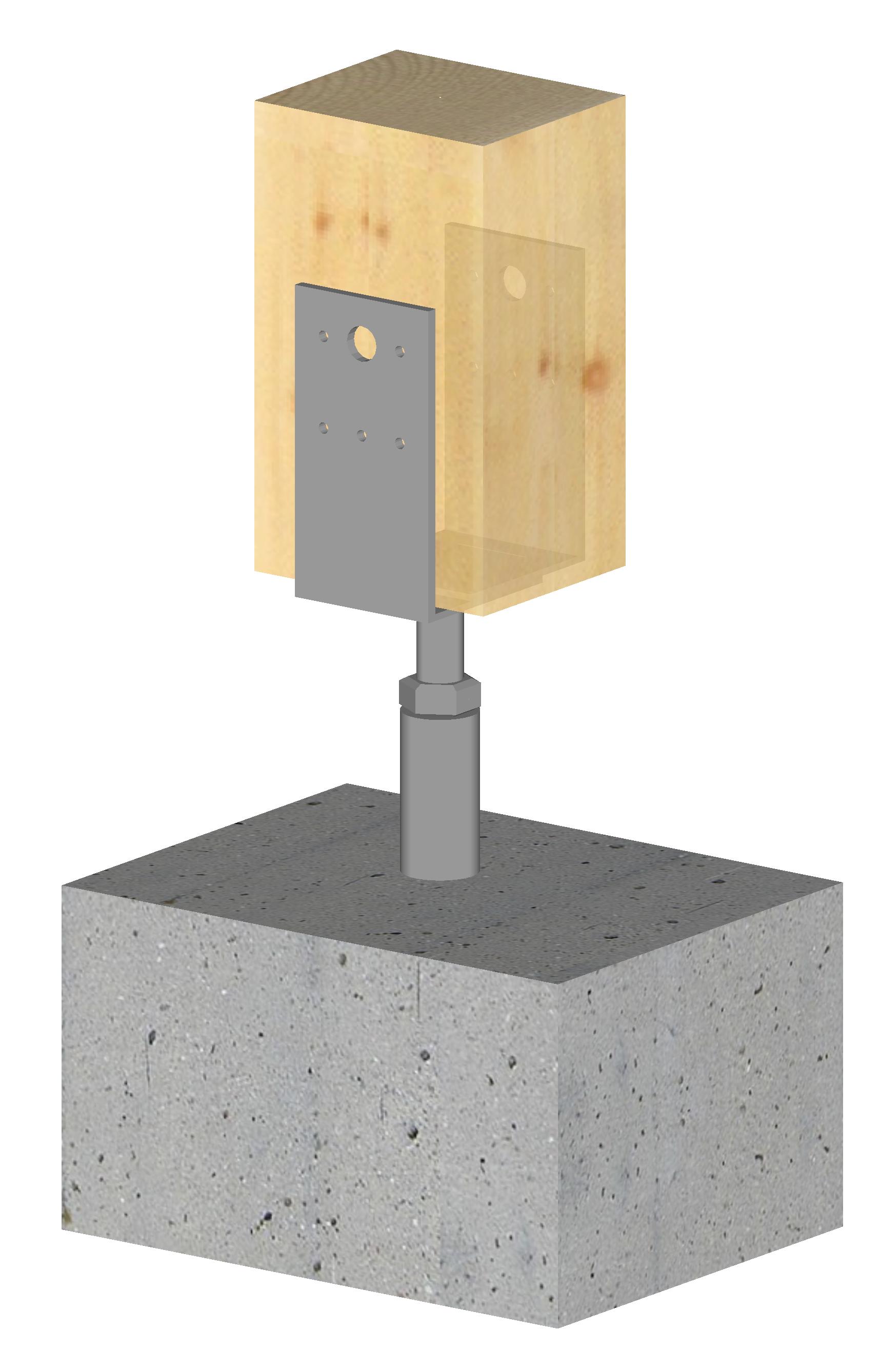

PVD-pilarikenkiä käytetään tuettaessa vähintään 80 mm leveitä puupilareita.

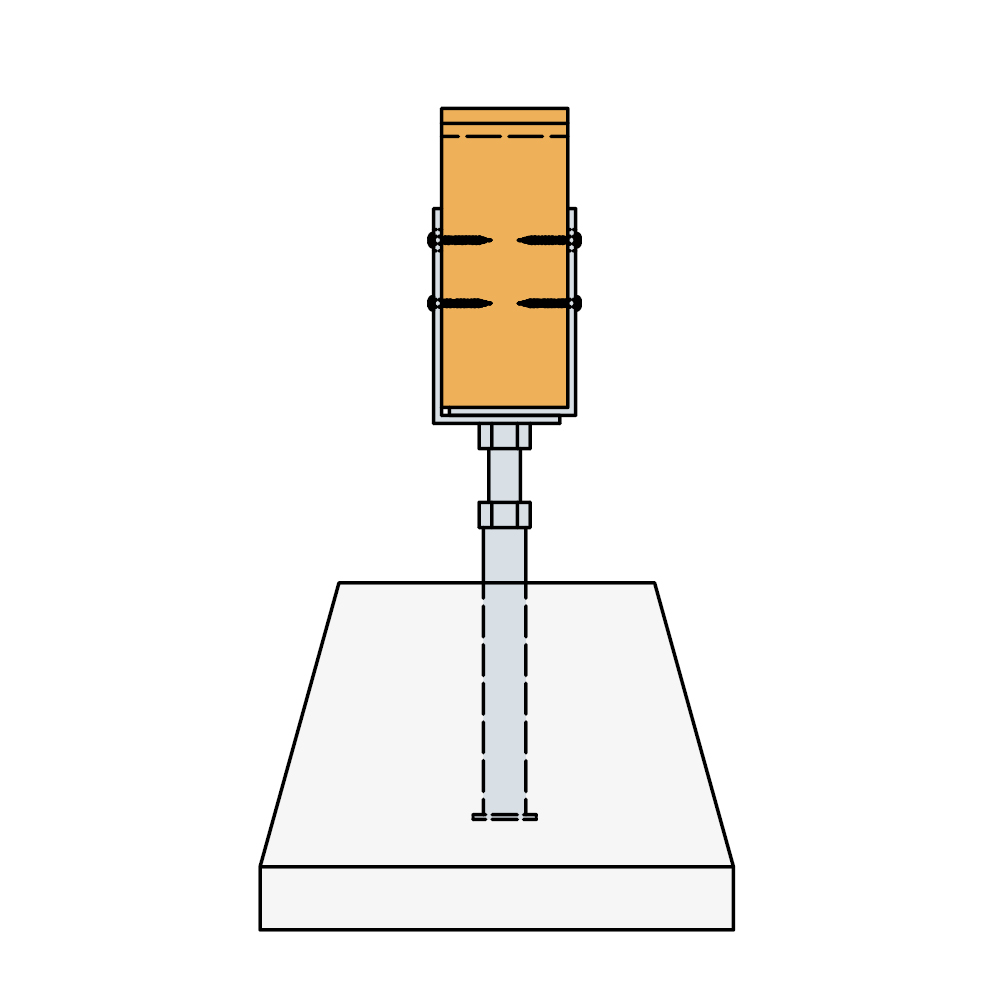

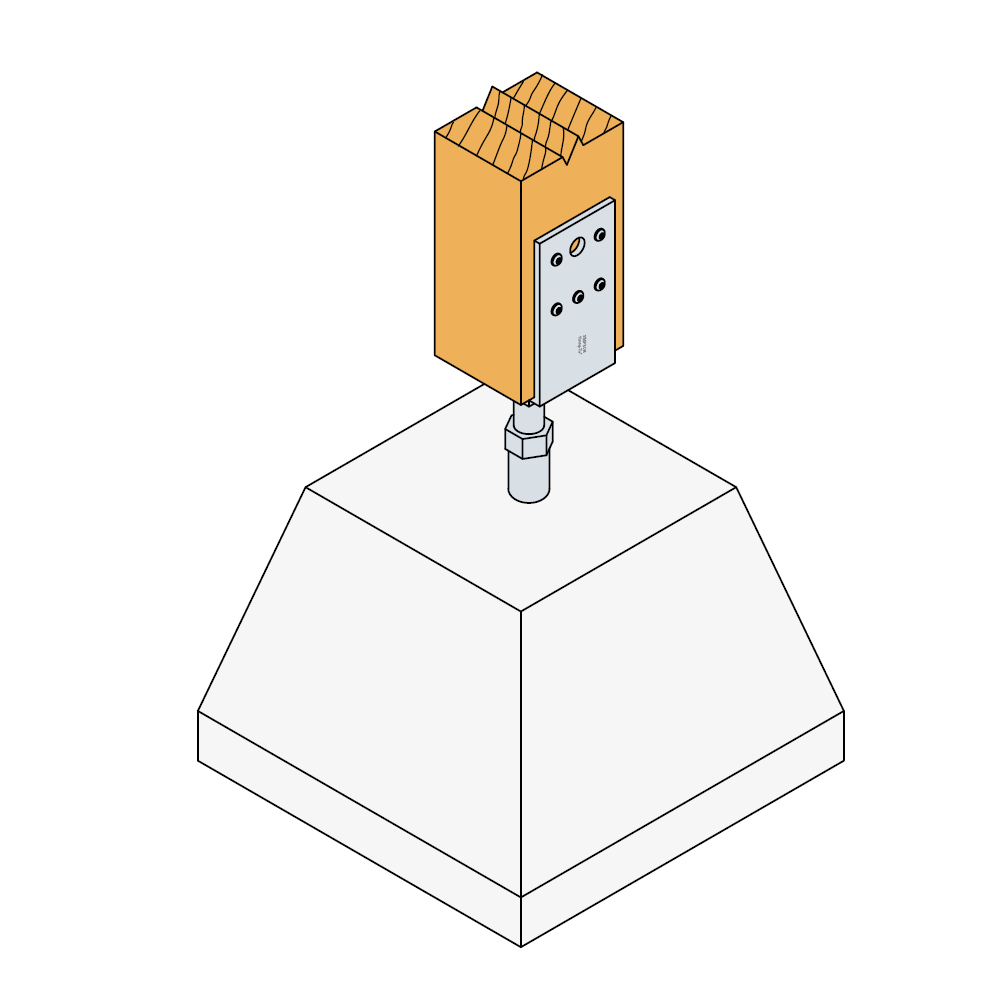

Kaikkien pilarikenkien korkeutta voidaan säätää. PVD-tyyppiä voidaan säätää myös leveyssuunnassa. PVD-pilarikengän putki valetaan betoniin vähintään 150 mm:n syvyyteen. Pilarikenkien korkeutta voi säätää, eli ns. pilarin pohjalevyn ja betonin yläpinnan välinen etäisyys (g) voi vaihdella. Seuraavat kestävyydet on ilmoitettu erilaisille g-etäisyyksille.
CE-merkitty
Tekninen hyväksyntä
Käyttöluokka 3
Acier galvanisé à chaud
Outdoor
Saatavila Connector Selectorista
Tuotteen yksityiskohdat
Kuvat
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat ja ominaisarvot
| Tuotenro | Mitat ja ominaisarvot [mm] | Ylälevyn reiät | Box Quantity | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | ||
| PVD80G | 80-120 | 70 | 120 | 40 | 40 | 249 - 302 | 20 | 5 | 4 | 10 | 2 | 10 |
Kestävyyden ominaisarvot
| Tuotenro | Liitoskiinnikkeet | Kestävyyden ominaisarvot [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pylväässä | R1,k | R2.k | R3.k* | R4.k* | ||||||||
| Määrä | Tyyppi | Puun leveys [mm] | g** [mm] | g** [mm] | ||||||||
| 80 | 120 | 160 | 48 | 73 | 98 | 48 | 73 | 98 | ||||
| PVD80G | 10 | CNA4.0x40 | min (77.8 ; 49/kmod) | 17.6 | min (17.6 ; 11.6/kmod) | min (15.2 ; 7.6/kmod) | 2.7/kmod | 2.1/kmod | 1.7/kmod | 6.5/kmod | 3.9/kmod | 2.8/kmod |
Tapin pituus- 80 mm "G" on etäisyys betonin yläosasta pylvään pohjaan
