CLIP

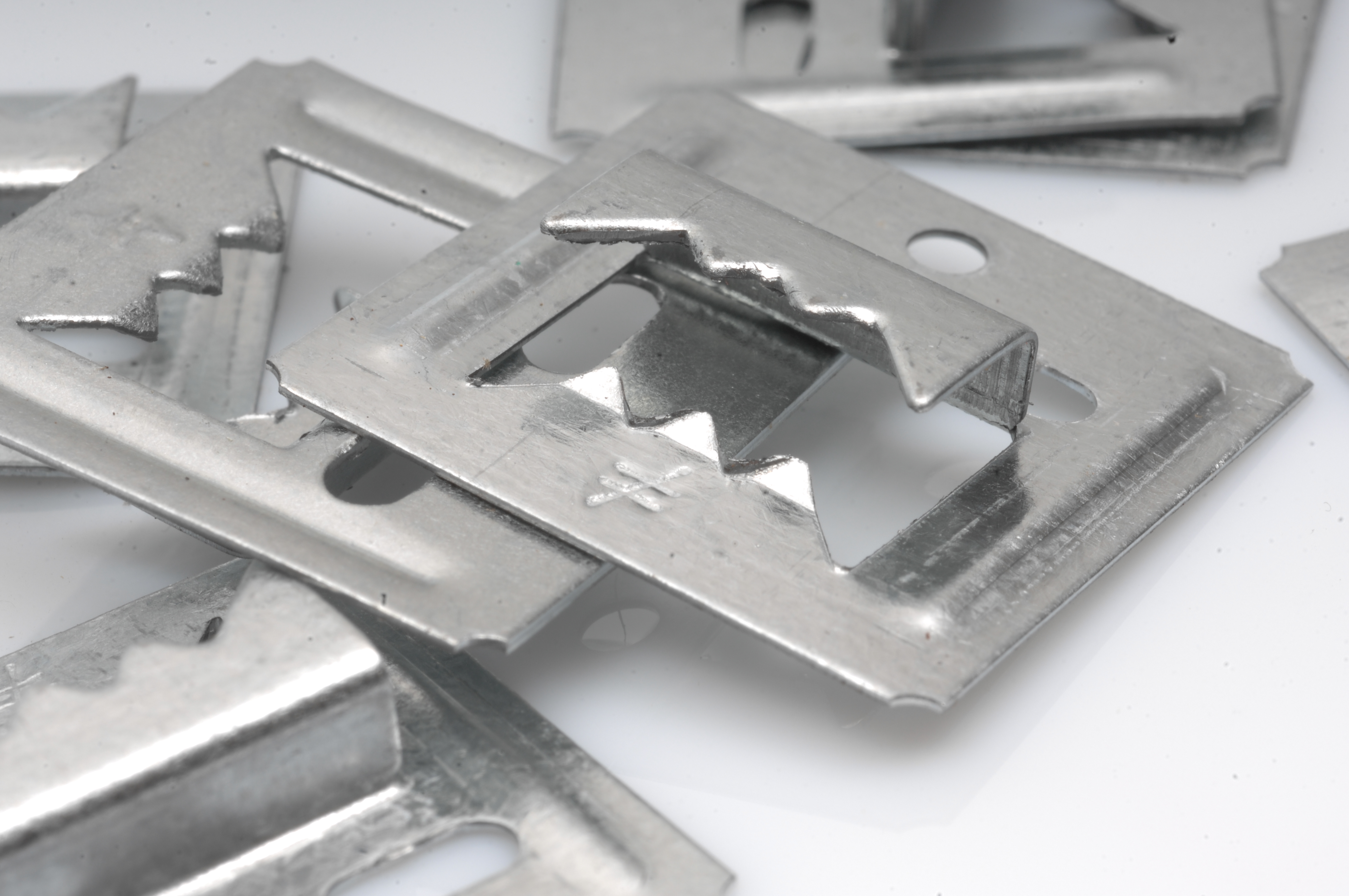

Paneelikiinnike CLIP
CLIP-paneelikiinnikkeitä käytetään puuprofiilien piiloasennukseen. Niiden asentaminen on helppoa ja nopeaa, ja ne voi poistaa puuta vahingoittamatta.
Käyttöluokka 2
Indoor
Electrogalvanized steel Z275
Tuotteen yksityiskohdat
Kuvat
Kiinnike kiinnitetään ponttiin ja alustaan ennen seuraavan paneelin asentamista
CLIP-kiinnikkeen kiinnitys niiteillä
CLIP-kiinnikkeen kiinnitys nauloilla
Ominaisuudet
Sovellus
Tekniset tiedot
Mitat
Mitat
| Tuotenro | Mitat [mm] | Liitoskiinnikkeet | Käytä lujuusluokan C18 puuta | Lautojen välinen etäisyys enintään [cm] | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | Niitit | Naula Ø2,5 | Suorakaidereikä [mm] | Tiheys [u/m²] | ||
| CLIP2/250 | 24 | 0.4 | 24 | 2 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP3/250 | 24 | 0.4 | 24 | 3 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP3.5/250 | 24 | 0.4 | 24 | 3.5 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP4/250 | 25 | 0.6 | 25 | 4 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
| CLIP5/250 | 25 | 0.6 | 25 | 5 | N°4 L = 6 - 15mm | 1 - Ø1.5x20 | 70 | 35 | 40 |
Asennus
Asennus
Kiinnike kiinnitetään ponttiin ja alustaan ennen seuraavan paneelin asentamista
CLIP-kiinnikkeen kiinnitys niiteillä
CLIP-kiinnikkeen kiinnitys nauloilla
