SVI

Orsikulma

SVI-orsikulmia käytetään yhdistettäessä kannatinpalkki betoniin- tai kevytbetoniin kiinnitettyyn yläohjauspuuhun. Jos jänneväli on pitkä ja vaakasuuntaisten kiskoankkureiden käyttäminen ei riitä, voidaan käyttää orsikulmia. Kiinnikkeitä on saatavana vasen- ja oikeakätisinä. Ne myydään ja niitä käytetään sarjoina. Kannattimen päätä kohden käytetään aina yksi orsikulmasarja.

CE-merkitty
Käyttöluokka 2
Electrogalvanized steel 20 µm

Tuotteen yksityiskohdat

Kuvat

Ominaisuudet

Materiaali

  • Teräslaatu:
    Kuumasinkitty teräs S250GD + Z275 EN 10346 mukaan
  • Korroosiosuoja:
    275 g/m² molemmin puolin - vastaa noin 20 μm:n sinkkikerrosta

Sovellus

Liitos

  • Puu puuhun

Tekniset tiedot

Mitat

Mitat

Tuotenro Mitat [mm] Reiät Antal pr. kasse
A B C t Ø Määrä
SVI200-B20062422511 + 1125
SVI240-B24063432510 + 1015

Kestävyyden ominaisarvot

Tuotenro Naulojen määrä kiinnikettä kohden Kestävyyden ominaisarvo R1,k [kN]
Yksi sarja orsikulmia
CNA 4,0x35 CNA 4,0x40 CNA 4,0x60
SVI200-B6+6 / 8+816.8 / 19.618.4 / 21.523.6 / 27.6
SVI240-B9+9 / 10+1023.1 / 23.625.3 / 25.932.6 / 33.3

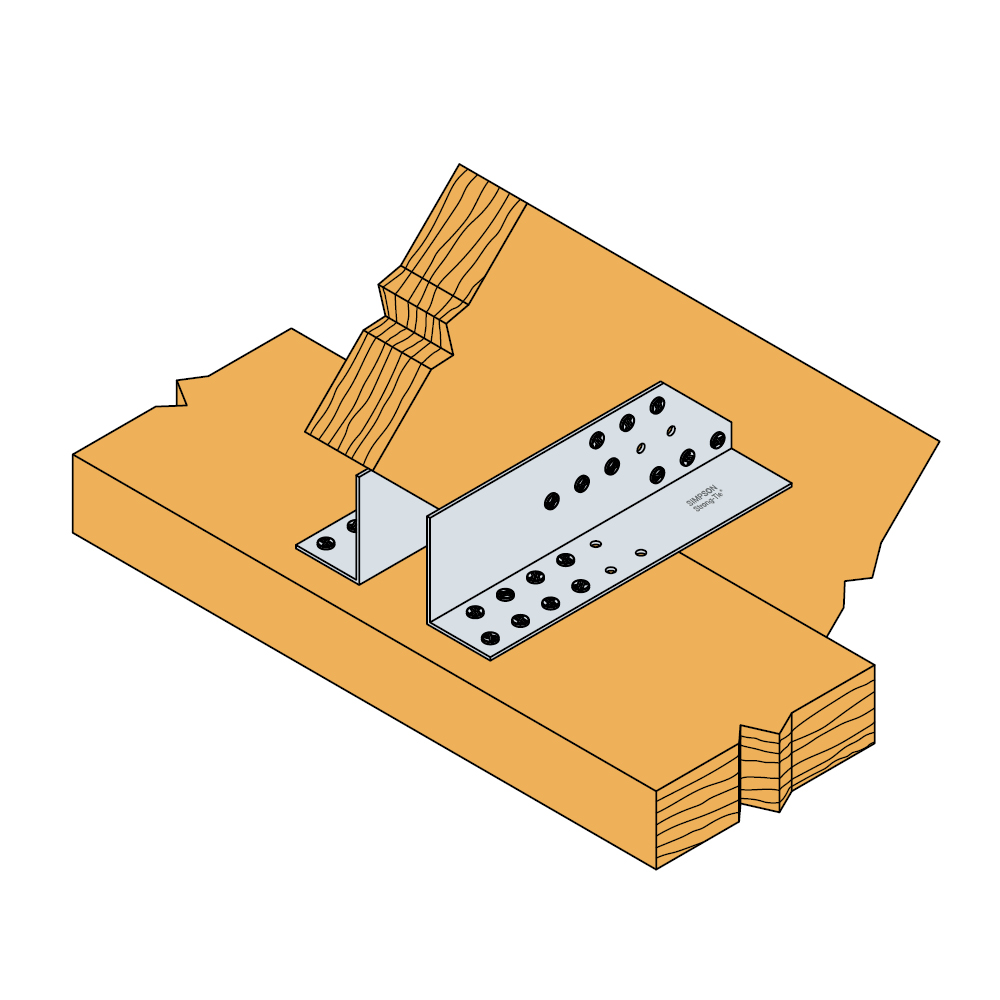

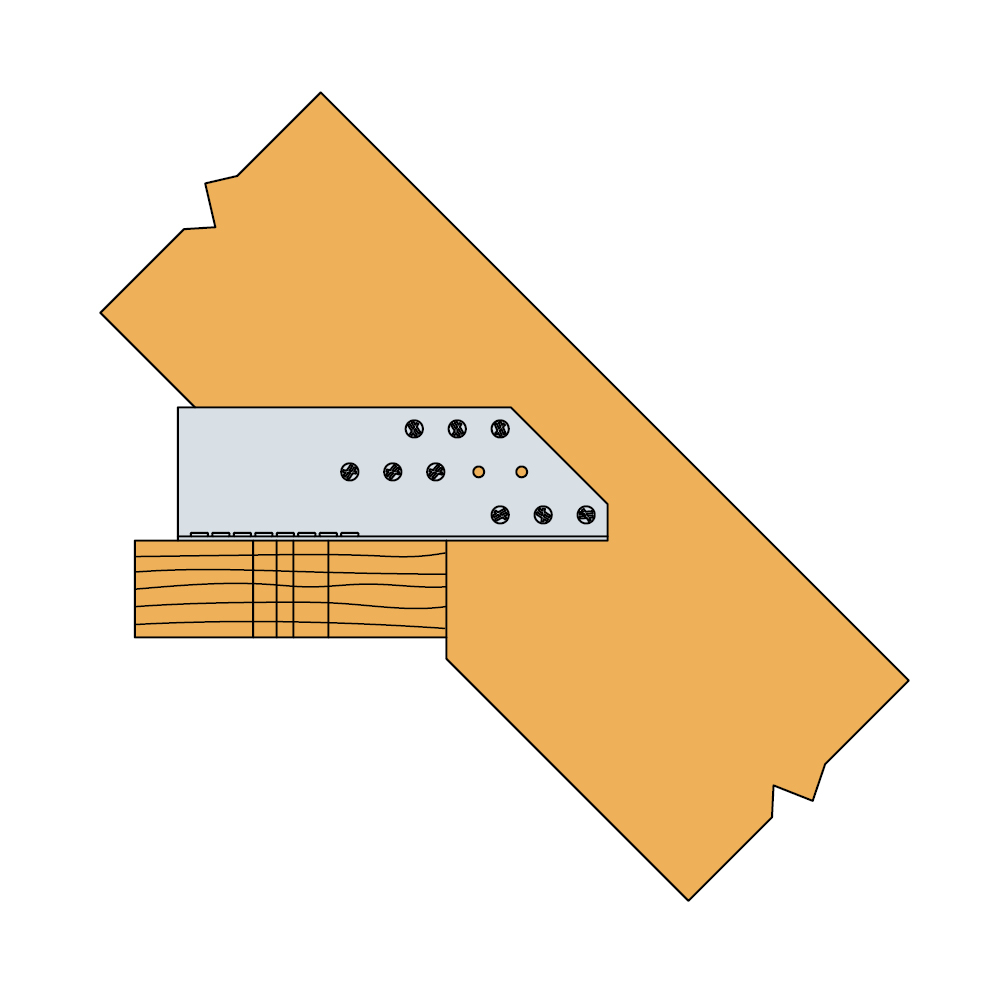

Asennus

Asennus

Kiinnittäminen

  • Kiinnittämisessä käytetään CNA4,0xℓ-naulauslevynauloja tai CSA5,0xℓ-ruuveja

Sertifiointi

Suorituskykyvakuutus (DoP)

Euroopan tekninen arviointi (ETA)
