Naulojen sijoittelu
Puun koko vahvuuden säilyttämiseksi ja heikkenemisen välttämiseksi naularyhmässä on noudatettava standardin EN 1995-1-1, Eurokoodi 5 vaatimuksia naulojen keskinäisistä etäisyyksistä sekä reuna- ja päätyetäisyyksistä.
Seuraavat vähimmäisvälit koskevat 4 mm:n naulauslevynauloja sekä 5 mm:n -ruuveja:

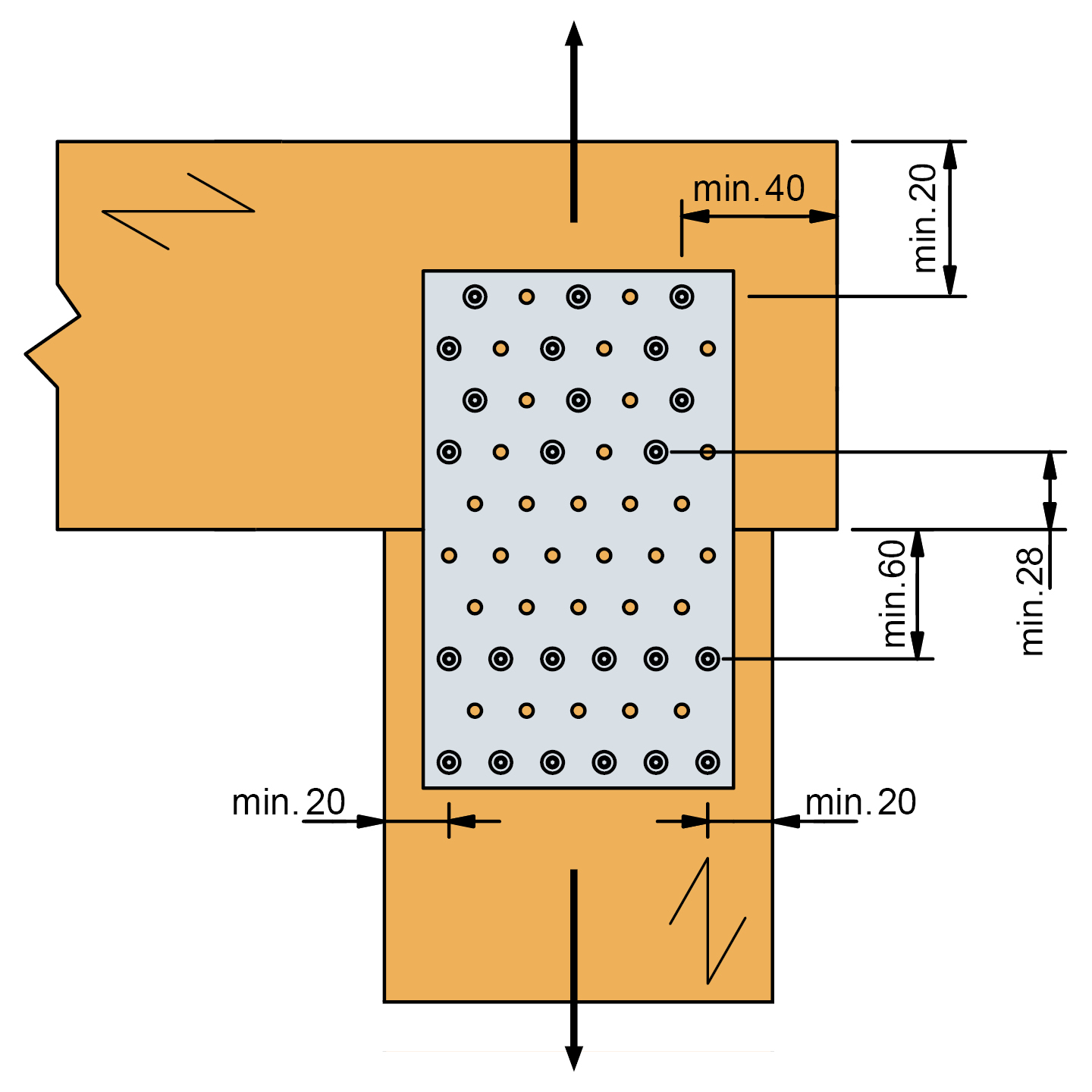

Reunan ja päädyn vähimmäisetäisyydet naulauslevynauloille ja -ruuveille kiinnikekokoonpanoissa
Kuormitetun päätypuun vähimmäisetäisyys syysuunnassa:
15d = 15 x 4 = 60 mm
Vähimmäisetäisyys kuormittamattomalle päätypuulle syysuunnassa:
10d = 10 x 4 = 40 mm
Vähimmäisetäisyys kuormitetulle reunapuulle kohtisuorassa syysuuntaan nähden:
7d = 7 x 4 = 28 mm
Vähimmäisetäisyys kuormittamattomalle reunapuulle kohtisuoraan syysuuntaan nähden:
5d = 5 x 4 = 20 mm

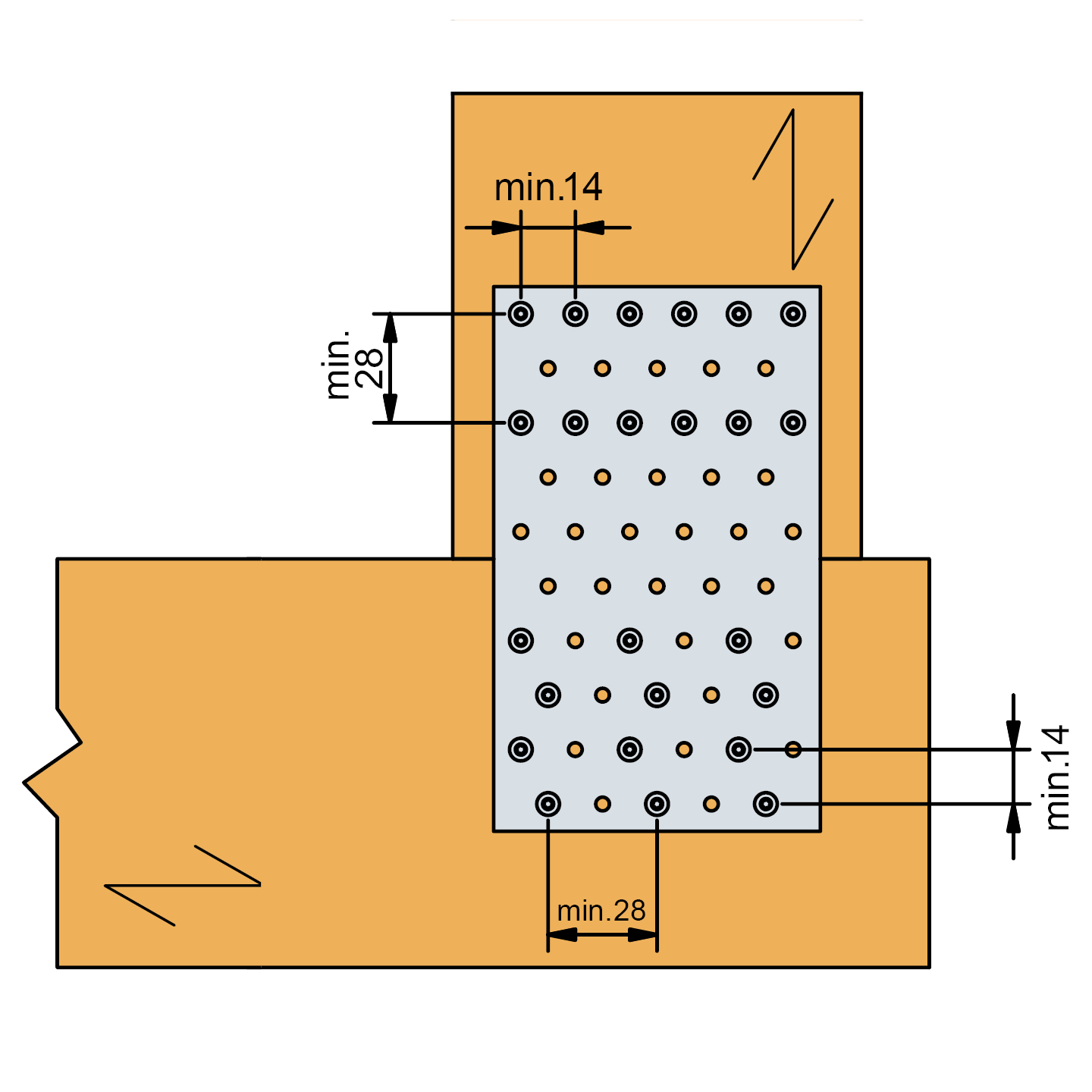

Keskinäinen vähimmäisetäisyys naulauslevynauloille ja -ruuveille kiinnikekokoonpanoissa
Vähimmäisetäisyys naulojen välillä rivissä samansuuntaisesti syysuunnan kanssa:
0,7x10d = 0,7 x 10 x 4 = 28 mm
Vähimmäisetäisyys naularivien vällillä kohtisuorassa syysuuntaan:
0,7x5d = 0,7 x 5 x 4 = 14 mm
Halkeaminen
Jos liitoksen kuormitus vaikuttaa vinossa kulmassa puun syysuuntaan nähden, syysuuntaan nähden poikittaiset vetojännitykset voivat aiheuttaa puun halkeamisen.
Kestävyystaulukossa mainittu kestävyys on määritetty ottamatta halkeamista huomioon. Tällöin on tehtävä Eurokoodi 5:n mukainen halkeamistarkastelu, sillä halkeaminen voi vaikuttaa olennaisesti liitoksen kestävyyteen.
